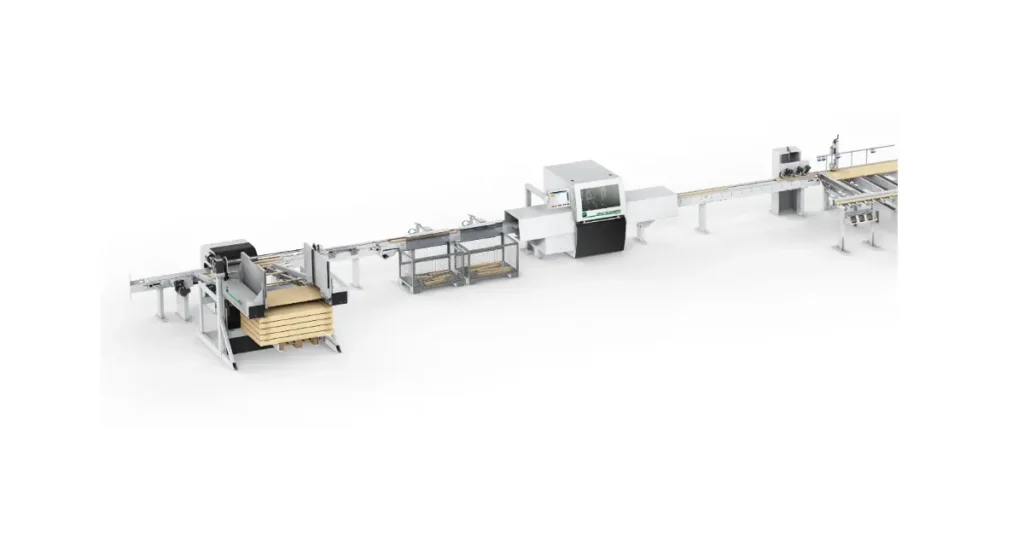

SOLID CUT TF 5500 од WEINIG е автоматска кратилица од серијата SOLID CUT TF 5000, специјално развиена за обработка на големи и масивни дрвени пресеци. Опремена е со индивидуално потпирани и екстра широки транспортни валјаци кои обезбедуваат висок вртежен момент и сигурен пренос на силата кон големи и тешки парчиња дрво.
Моќните горни погонски валјаци го следат обликот на материјалот и овозможуваат постојан пренос на сила и максимален зафат, што резултира со прецизно позиционирање на работните парчиња. Во стандардната конфигурација машината е опремена со пила со дијаметар од 700 mm, која овозможува обработка на пресеци до 430 × 25 mm или 235 × 200 mm.
И покрај големите димензии на материјалот, автоматската кратилица обезбедува висока продуктивност и прецизност при кроењето. Овој модел стандардно располага со непогонско мерно тркало поставено пред пилата и пневматски управуван исфрлувач за отпад, што придонесува за точна оптимизација на процесот.
SOLID CUT TF 5500 може да се конфигурира и со различни решенија за довод, обележување и сортирање на материјалот, специјално развиени за големи и тешки дрвени елементи. Благодарение на модуларната конструкција, машината може лесно да се надградува и прилагодува на идните производствени потреби.
Што Ви нуди SOLID CUT TF 5500 од WEINIG
Преглед на клучните карактеристики
- OptiCom Pro операторскиот панел е достапен во две големини: 15″ и 18“.
- Модерниот индустриски TFT екран овозможува едноставно и интуитивно користење.
- Не е потребно посебно познавање на компјутери за работа со системот.
- Екранот на допир може лесно да се користи и со ракавици.
- Заштитен е од вода и прашина, што го прави погоден за индустриска средина.
- Со OptiCom Pro корисничкиот интерфејс нуди уште поголема функционалност и прегледност.
- Преку алатните панели операторот може да прикажува дополнителни информации и директно да пристапува до производствени, машински и сервисни функции.
- Алатните панели можат целосно да се сокријат за максимално искористување на работната површина на екранот.
- Ова овозможува подобра читливост и прегледност, особено од поголема оддалеченост.
Сигурност и безбедност како стандард
- SOLID CUT нуди максимална сигурност за доверливо и непречено производство уште во стандардната изведба.
- Целосниот капацитет на пилата се користи без компромис во безбедноста и продуктивноста.
- Интелигентно управуваниот исфрлувач за отпад е прецизно усогласен со работата на автоматската кратилица.
- Отпадните парчиња сигурно се одвојуваат од квалитетниот материјал веднаш по кроењето.
- Се избегнуваат проблеми при сортирање и понатамошна обработка на материјалот.
- Повеќестепениот систем овозможува и директно исфрлање на подолги отпадни парчиња.
- Се елиминира потребата од дополнителни процесни чекори кои можат да ја намалат продуктивноста.
Сигурно водење на работното парче
- SOLID CUT обезбедува континуирано и сигурно водење на материјалот од обележувањето до сортирањето.
- Континуираната водилка во зоната на кроење овозможува прецизно позиционирање на работното парче.
- Обезбедува чист и точен рез под прав агол.
- Придонесува за постојан квалитет и висока прецизност при обработката.
- Го намалува ризикот од грешки и отстапувања при кроењето.
WEINIG скенерски системи
Својствата на работното парче се детектираат автоматски во текот на производството. Врз основа на добиените податоци, системот автоматски го одредува и изведува оптималното кроење.
Обележување на работните парчиња
Обележувањето на работните парчиња значително го олеснува нивното распределување и понатамошна обработка. Ознаките можат индивидуално да се прилагодат.
SOLID CUT STACK
При производство на однапред дефинирани должини, SOLID CUT STACK автоматски формира уредни и стабилни пакети. По потреба, помеѓу слоевите може автоматски да се поставуваат разделни летви.
| Технички карактеристики | Стандардно | Опционално |
|---|---|---|
| Моќност на моторот на пилата | 13.5 kW | – |
| Дијаметар на пилата | 700 mm | – |
| Отвор на пилата | 30 mm | – |
| Минимална висина на кроење | 25 mm | – |
| Максимална висина на кроење | 200 mm | – |
| Минимална ширина на кроење | 50 mm | – |
| Максимална ширина на кроење | 430 mm | – |
| Минимална должина на влезен материјал | 600 mm | – |
| Максимална должина на влезен материјал | 6300 mm | – |
| Минимален пресек | 50 × 25 mm | – |
| Максимален пресек |
430 × 25 mm 325 × 150 mm 235 × 200 mm |
– |
| Работна висина | 900 mm | до 1800 mm |
| Толеранција на кроење до 1 m фиксна должина | ± 1.0 mm | – |
| Толеранција на кроење до 2.5 m фиксна должина | ± 1.5 mm | – |
| Толеранција на дебелина | ± 3 mm | – |
| Минимална фиксна должина зад пилата | 300 mm | – |
| Максимална брзина на внесување | 120 m/min | – |
| Време на циклус на кроење | 1.2 – 2.0 сек. | – |
| Приклучна електрична моќност | прибл. 25 kW | – |
| Потрошувачка на воздух | прибл. 1000 Nl/min | – |
| Работен притисок | прибл. 8 bar | – |
| Брзина на аспирација | прибл. 30 m/s | – |
| Капацитет на аспирација | прибл. 1800 m³/h | – |
